جدول سایز اورینگ؛ راهنمای انتخاب ابعاد و استانداردهای اورینگ
جدول سایز اورینگ چیست؟
اورینگها در هزاران سایز مختلف تولید میشوند و انتخاب ابعاد مناسب آنها نقش مهمی در عملکرد صحیح سیستم آببندی دارد. استفاده از اورینگ با اندازه نامناسب میتواند باعث نشتی، کاهش عمر قطعه و حتی آسیب به تجهیزات شود.
به همین دلیل، تولیدکنندگان و مصرفکنندگان از جدول سایز اورینگ برای انتخاب دقیق قطر داخلی، قطر خارجی و ضخامت مقطع استفاده میکنند.

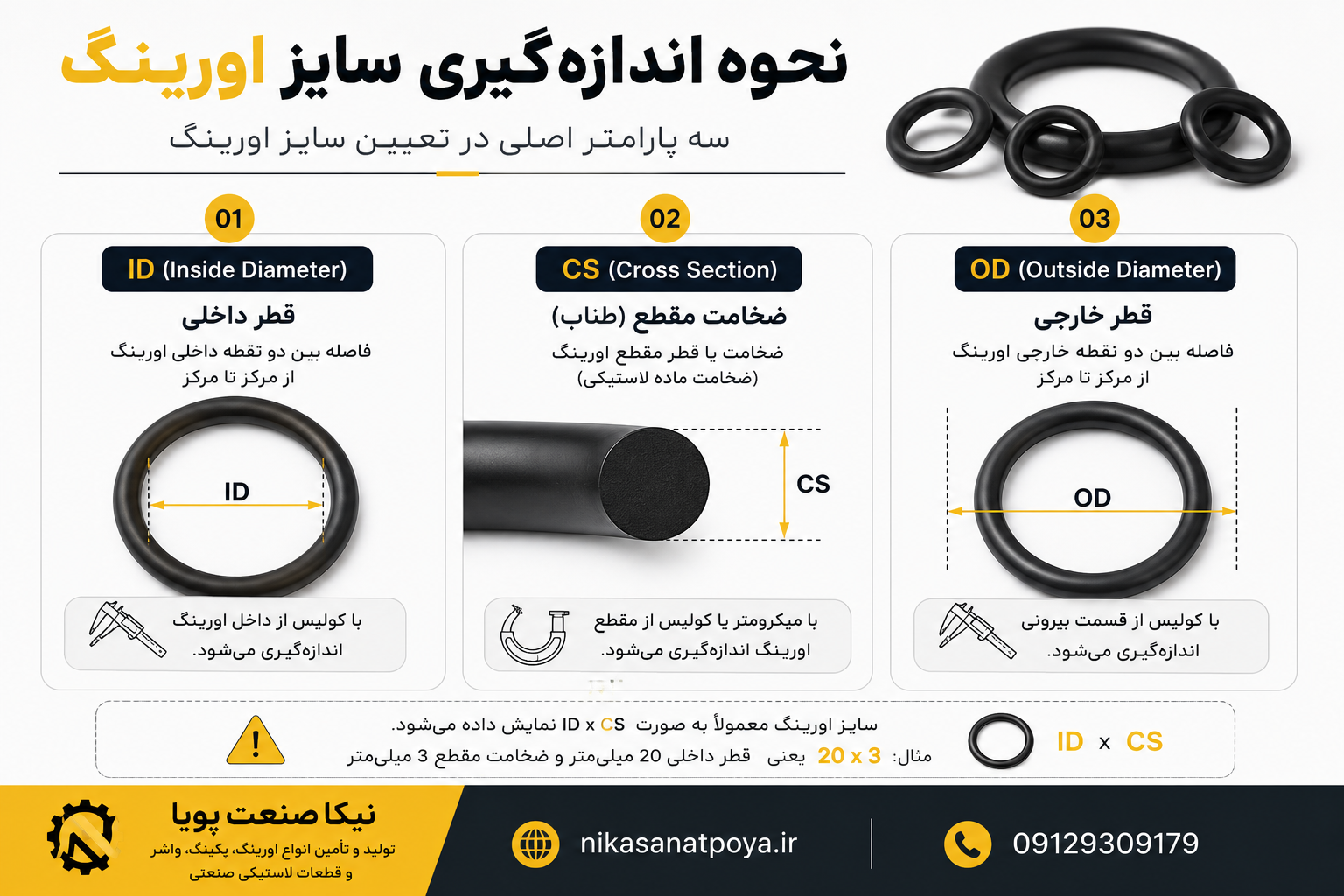

ابعاد اورینگ چگونه مشخص میشود؟
ابعاد اورینگ معمولاً بر اساس دو اندازه اصلی بیان میشود:
قطر داخلی (ID):
فاصله یک سمت داخلی اورینگ تا سمت مقابل آن که اندازه اصلی حلقه را مشخص میکند.
ضخامت مقطع (CS):
قطر سطح مقطع گرد اورینگ که میزان ضخامت حلقه را نشان میدهد.
با داشتن این دو عدد، میتوان ابعاد کامل اورینگ را مشخص و محصول مناسب را انتخاب کرد.
چگونه سایز اورینگ را اندازهگیری کنیم؟
اگر اورینگ قدیمی در اختیار دارید، میتوانید با یک کولیس دقیق ابعاد آن را اندازهگیری کنید.
مراحل اندازهگیری:
- قطر داخلی اورینگ را اندازه بگیرید.
- ضخامت مقطع را اندازهگیری کنید.
- نتایج را با جدولهای استاندارد مقایسه کنید.
- در صورت تغییر شکل یا فرسودگی اورینگ، از اندازه شیار نیز کمک بگیرید.
استفاده از ابزار اندازهگیری دقیق، خطای انتخاب را به حداقل میرساند.
استانداردهای رایج سایز اورینگ
در صنعت، سایز اورینگ معمولاً بر اساس استانداردهای بینالمللی تعیین میشود.
استاندارد AS568
این استاندارد یکی از پرکاربردترین استانداردهای آمریکایی برای اورینگ است و اندازهها را بر حسب اینچ مشخص میکند. بسیاری از تجهیزات صنعتی، هیدرولیک و پنوماتیک از این استاندارد استفاده میکنند.
استاندارد ISO 3601
استاندارد ISO 3601 یکی از رایجترین استانداردهای جهانی برای ابعاد، تلرانس و کیفیت اورینگ است و در بسیاری از صنایع بینالمللی مورد استفاده قرار میگیرد.
استاندارد DIN
در برخی صنایع اروپایی نیز استانداردهای DIN برای طراحی شیار و انتخاب ابعاد اورینگ استفاده میشود.
نمونه جدول سایز اورینگ
قطر داخلی (ID)ضخامت مقطع (CS)کاربرد تقریبی
| 10 میلیمتر | 2 میلیمتر | شیرآلات و اتصالات کوچک |
| 20 میلیمتر | 2.5 میلیمتر | پمپها و تجهیزات سبک |
| 30 میلیمتر | 3 میلیمتر | ماشینآلات صنعتی |
| 50 میلیمتر | 3.5 میلیمتر | سیستمهای هیدرولیک |
| 80 میلیمتر | 5 میلیمتر | تجهیزات صنعتی بزرگ |
نکته: این جدول صرفاً نمونهای برای آشنایی با نحوه نمایش ابعاد است. انتخاب سایز نهایی باید بر اساس استاندارد، نقشه فنی یا ابعاد دقیق شیار انجام شود.
چرا انتخاب سایز صحیح اورینگ اهمیت دارد؟
استفاده از اورینگ با سایز نامناسب میتواند مشکلات متعددی ایجاد کند، از جمله:
- نشتی سیال
- کاهش کیفیت آببندی
- پارگی اورینگ
- خارج شدن اورینگ از شیار
- افزایش اصطکاک
- کاهش عمر قطعه
- توقف تجهیزات و افزایش هزینههای تعمیر
به همین دلیل، همیشه باید ابعاد اورینگ با مشخصات فنی دستگاه مطابقت داشته باشد.
انتخاب سایز اورینگ بر اساس شیار
در بسیاری از موارد، اگر اورینگ اصلی در دسترس نباشد، میتوان با اندازهگیری شیار محل نصب، سایز مناسب را انتخاب کرد.
در این روش باید موارد زیر بررسی شوند:
- قطر شیار
- عرض شیار
- عمق شیار
- میزان فشردگی مورد نیاز
طراحی صحیح شیار تأثیر مستقیمی بر عملکرد اورینگ دارد و در کاربردهای حساس معمولاً بر اساس استانداردهای مهندسی انجام میشود.
آیا امکان تولید اورینگ در ابعاد سفارشی وجود دارد؟
بله، علاوه بر سایزهای استاندارد، بسیاری از تولیدکنندگان امکان تولید اورینگ در ابعاد سفارشی را نیز دارند. این موضوع برای ماشینآلات خاص، تجهیزات قدیمی یا پروژههای سفارشی اهمیت زیادی دارد.
در سفارشهای سفارشی معمولاً نوع متریال، سختی، ابعاد و شرایط کاری بهطور دقیق بررسی میشود.
نکات مهم هنگام انتخاب سایز اورینگ
برای انتخاب صحیح، به موارد زیر توجه کنید:
- ابعاد دقیق شیار
- نوع سیال
- دمای کاری
- فشار سیستم
- نوع حرکت (ثابت یا متحرک)
- استاندارد مورد استفاده
- متریال مناسب
ترکیب انتخاب صحیح سایز و متریال، مهمترین عامل در افزایش عمر اورینگ و جلوگیری از نشتی است.
جمعبندی
جدول سایز اورینگ یکی از مهمترین ابزارها برای انتخاب صحیح این قطعه آببندی است. شناخت قطر داخلی، ضخامت مقطع و استانداردهای ابعادی به شما کمک میکند اورینگی متناسب با نیاز خود انتخاب کنید و از مشکلاتی مانند نشتی، خرابی تجهیزات و کاهش عمر قطعه جلوگیری شود.
در صورت نیاز به اورینگهای استاندارد یا سفارشی، بهتر است ابعاد و شرایط کاری سیستم بهدقت بررسی شود تا بهترین گزینه برای آببندی انتخاب گردد.
سوالات متداول
جدول سایز اورینگ چیست؟
جدولی است که ابعاد استاندارد اورینگ شامل قطر داخلی و ضخامت مقطع را مشخص میکند و برای انتخاب سایز مناسب استفاده میشود.
سایز اورینگ چگونه اندازهگیری میشود؟
با اندازهگیری قطر داخلی (ID) و ضخامت مقطع (CS) با استفاده از کولیس یا ابزارهای دقیق اندازهگیری.
مهمترین استانداردهای اورینگ کداماند؟
استانداردهای AS568، ISO 3601 و در برخی کاربردها DIN از رایجترین استانداردهای مورد استفاده هستند.
آیا امکان سفارش اورینگ با ابعاد سفارشی وجود دارد؟
بله، در صورت نیاز میتوان اورینگ را در ابعاد و متریال سفارشی تولید کرد.
اگر سایز اورینگ اشتباه انتخاب شود چه اتفاقی میافتد؟
ممکن است نشتی، کاهش کیفیت آببندی، پارگی اورینگ یا آسیب به تجهیزات ایجاد شود.
